آشنایی با شیشه فلومتر (روتامتر) و کاربرد آن روی مانومتر
اگر در صنعت جوش، برش یا کارهای آزمایشگاهی فعالیت داشته باشید، حتماً با قطعهای شفاف و مدرج که روی مانومترها یا رگلاتورها نصب میشود مواجه شدهاید. این قطعه که به شیشه فلومتر یا روتامتر معروف است، نقشی حیاتی در اندازهگیری دقیق جریان گاز ایفا میکند. در این صفحه به بررسی دقیق ساختار، عملکرد و اهمیت استفاده از شیشه فلومتر روی مانومتر میپردازیم.
شیشه فلومتر چیست و چرا به آن روتامتر میگویند؟
از لحاظ فنی، شیشه فلومتر در واقع نوعی روتامتر سادهشده است. روتامتر ابزاری است که بر پایه تغییر سطح مقطع برای اندازهگیری دبی سیالات (بهویژه گازها) طراحی شده است. وقتی شما یک شیشه فلومتر را روی مانومتر مشاهده میکنید، در حال استفاده از یک روتامتر مینیاتوری هستید که به شکلی بهینهسازی شده تا برای مدیریت خروجی کپسولهای گاز، دقت و کارایی بالایی داشته باشد.

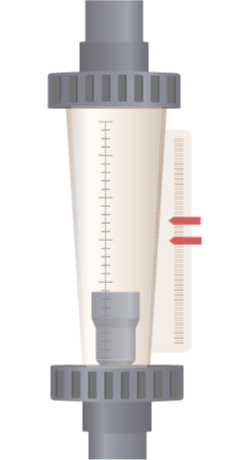

ساختار و اجزای تشکیلدهنده شیشه فلومتر
یک شیشه فلومتر استاندارد نصبشده روی رگلاتور، از اجزای ساده اما مهندسیشدهای تشکیل شده است:
- لوله مخروطی شفاف: از جنس پیرکس یا پلیکربنات مقاوم که امکان مشاهده حرکت شناور را فراهم میکند.
- گوی یا شناور داخلی: قطعهای که با جریان گاز به حرکت درآمده و میزان دبی را به صورت بصری نشان میدهد.
- مقیاس مدرج: چاپشده روی لوله شیشه فلومتر که واحد جریان (معمولاً لیتر بر دقیقه) را مشخص میکند.
اصول عملکرد شیشه فلومتر در مانومتر
نحوه کار شیشه فلومتر بر اساس تعادل نیروها است. هنگامی که گاز از پایین وارد لوله میشود، گوی را به سمت بالا میراند. این گوی تا جایی بالا میرود که نیروی وزن آن با نیروی پسا (Drag) ناشی از جریان گاز به تعادل برسد. هرچه جریان بیشتر باشد، شناور بالاتر رفته و عدد بزرگتری را روی شیشه فلومتر نشان میدهد.
نکات کلیدی برای افزایش دقت در استفاده از شیشه فلومتر
برای اینکه اندازهگیری شما با شیشه فلومتر دقیق باشد، رعایت نکات زیر الزامی است:
- نصب کاملاً عمودی: از آنجا که شیشه فلومتر بر اساس نیروی گرانش عمل میکند، کج بودن مانومتر باعث خطای جدی میشود.
- تمیزی لوله: هرگونه رسوب یا گرد و غبار داخل شیشه فلومتر میتواند مانع حرکت آزادانه گوی شود.
- شرایط فشار و دما: به یاد داشته باشید که شیشه فلومتر برای فشار و دمای خاصی کالیبره شده است.
برای تهیه انواع مانومترها و شیشه فلومتر باکیفیت و استاندارد، میتوانید به بخش مانومترها در سایت مراجعه کنید. در همین صفحه سه نوع مختلف از شیشه فلومتر رویی و تویی که در مانومترهای مختلف کاربرد دارند قابل انتخاب و افزودن به سبد خرید می باشند. کارشناسان ما در صنایع جوش و برش علیپور آماده مشاوره تخصصی و ارائه بهترین تجهیزات گازی به شما هستند. همین حالا قبل از پرداخت آنلاین، برای خرید قطعه مناسب و تضمین کیفیت تجهیزات خود با ما تماس بگیرید.
